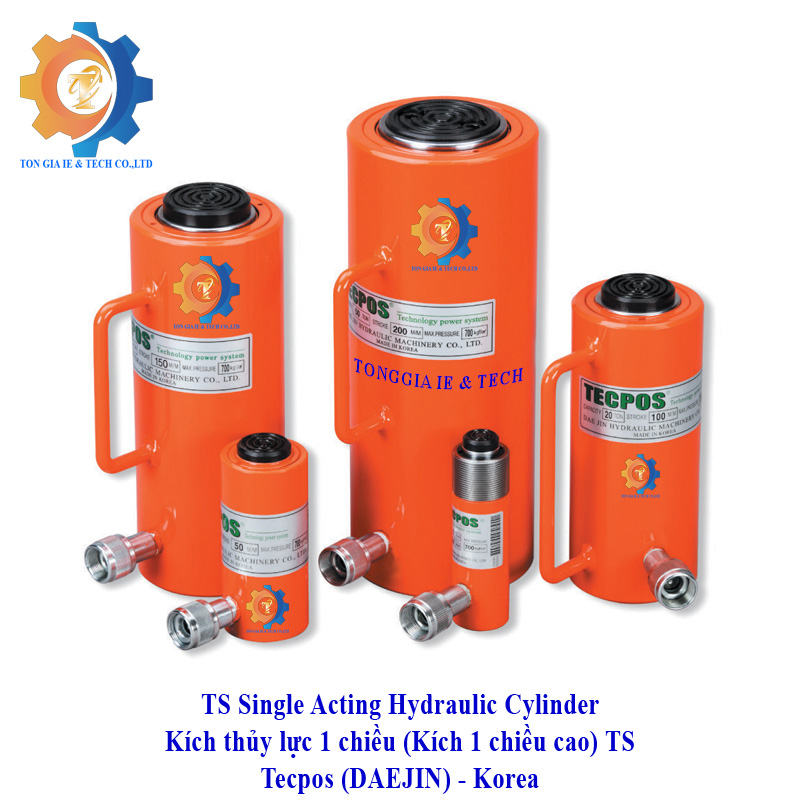

Kích thủy lực TS-510 Tecpos Korea
Single Acting Hydraulic Cylinders TS Serial DAEJIN Tecpos Korea
Model: TS-510
• Tải trọng làm việc max/ Capacity max: 5 tấn (5 tons)
• Hành trình làm việc max/ Max Stroke: 100mm
• Chiều cao chưa làm việc/ Retracted Height (A): 184mm
• Chiều cao max khi làm việc hết hành trình/ Extended Height (B): 284mm
• Thiết diện lòng xilanh/ Cylinder Effective Area: 6.38cm²
• Dung tích lòng xilanh (Thể tích dầu tối thiểu cần sử dụng)/ Oil Capacity: 70cc
• Đường kính ngoài thân kích/ Cylinder Out Dia. (C): 38mm
• Đường kính lòng xilanh/ Cylinder Out Dia. (D): 28.5mm
• Đường kính ngoài piston kích/ Piston Rod Dia. (E): 25mm
• Trọng lượng/ Weight: 1.4Kg
• Áp suất làm việc max/ Maximum Workinf Pressure: 700 Bar
• Khớp nối nhanh thủy lực đi kèm/ Hydraulic Coupler: TBC 382F (NPT3/8)
• Note: Sử dụng bơm có thể tích bình chứa dầu nhiều hơn 30% so với thể tích lòng xilanh kích/ used pumps: To use 30% more than oil capacity of Cylinder
Bơm tay phù hợp sử dụng: THPA-1AB; THPA-1B; THPA-1C; THPA-2B; THP-3A; THP-3B Single acting typle; ESP-05; ESP-08; ESP-17; ESP-25; ESP-50

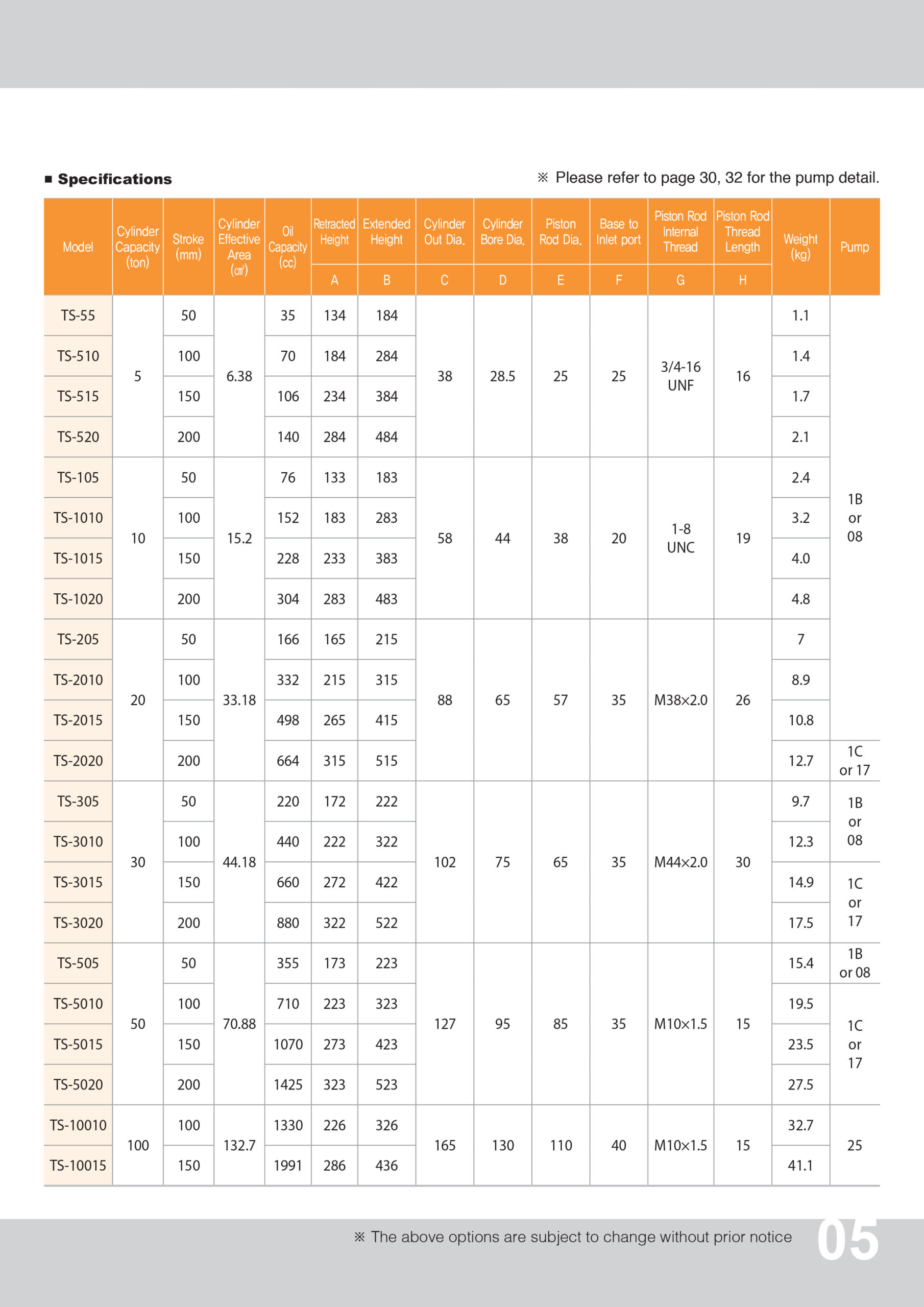

KÍCH THỦY LỰC DAEJIN TECPOS KOREA TS Serial:
| Model | Cylinder Capacity (ton) |
Stroke (mm) |
Cylinder Effective Area (cm²) |
Oil Capacity (cc) |
Retracted Height (mm) |
Extended Height (mm) |
Cylinder Out Dia. (mm) |
Cylinder Bore Dia. (mm) |
Piston Rod Dia. (mm) |
Base to Inlet port (mm) |
Piston Rod Internal Thread (mm) |
Piston Rod Thread Length (mm) |
Weight (kg) |
Used Pump |
| A | B | C | D | E | F | G | H | |||||||
| TS-55 | 5 | 50 | 6.38 | 35 | 134 | 184 | 38 | 28.5 | 25 | 25 | 3/4-16 UNF |
16 | 1.1 | 1B or 08 |
| TS-510 | 100 | 70 | 184 | 284 | 1.4 | |||||||||
| TS-515 | 150 | 106 | 234 | 384 | 1.7 | |||||||||
| TS-520 | 200 | 140 | 284 | 484 | 2.1 | |||||||||
| TS-105 | 10 | 50 | 15.2 | 76 | 133 | 183 | 58 | 44 | 38 | 20 | 1-8 UNC |
19 | 2.4 | |
| TS-1010 | 100 | 152 | 183 | 283 | 3.2 | |||||||||
| TS-1015 | 150 | 228 | 233 | 383 | 4.0 | |||||||||
| TS-1020 | 200 | 304 | 283 | 483 | 4.8 | |||||||||
| TS-205 | 20 | 50 | 33.18 | 166 | 165 | 215 | 88 | 65 | 57 | 35 | M38X2.0 | 26 | 7 | |
| TS-2010 | 100 | 332 | 215 | 315 | 8.9 | |||||||||
| TS-2015 | 150 | 498 | 265 | 415 | 10.8 | |||||||||
| TS-2020 | 200 | 664 | 315 | 515 | 12.7 | 1C or 17 | ||||||||
| TS-305 | 30 | 50 | 44.18 | 220 | 172 | 222 | 102 | 75 | 65 | 35 | M44X2.0 | 30 | 9.7 | 1B or 08 |
| TS-3010 | 100 | 440 | 222 | 322 | 12.3 | |||||||||
| TS-3015 | 150 | 660 | 272 | 422 | 14.9 | 1C or 17 | ||||||||
| TS-3020 | 200 | 880 | 322 | 522 | 17.5 | |||||||||
| TS-505 | 50 | 50 | 70.88 | 355 | 173 | 223 | 127 | 95 | 85 | 35 | M10X1.5 | 15 | 15.4 | 1B or 08 |
| TS-5010 | 100 | 710 | 223 | 323 | 19.5 | 1C or 17 | ||||||||
| TS-5015 | 150 | 1070 | 273 | 423 | 23.5 | |||||||||
| TS-5020 | 200 | 1425 | 323 | 523 | 27.5 | |||||||||
| TS-10010 | 100 | 100 | 132.7 | 1330 | 226 | 326 | 165 | 130 | 110 | 40 | M10X1.5 | 15 | 32.7 | 25 |
| TS-10015 | 150 | 1991 | 286 | 436 | 41.1 |
※ Khớp nối nhanh thủy lực Korea loại đầu cái luôn được lắp sẵn trên kích. Type TBC 381F 3/8˝PT. Pin type cylinder coupler
The Korea female-type hydraulic quick coupler included on the hydraulic cylinder/ jack. Type TBC 381F 3/8˝PT. Pin type cylinder coupler
• Capacity: 5~1000 Tons (Standard specifications in catalogue 5~100 Tons; Please contact for somes request over 100 Tons or another outside Standard specifications)
• Stroke: 50~200mm
• Maximum Pressure: 700Bar
• Hydraulic Coupler: TBC 382F(NPT3/8)
• Note used pumps: To use 30% more than oil capacity of Cylinder
