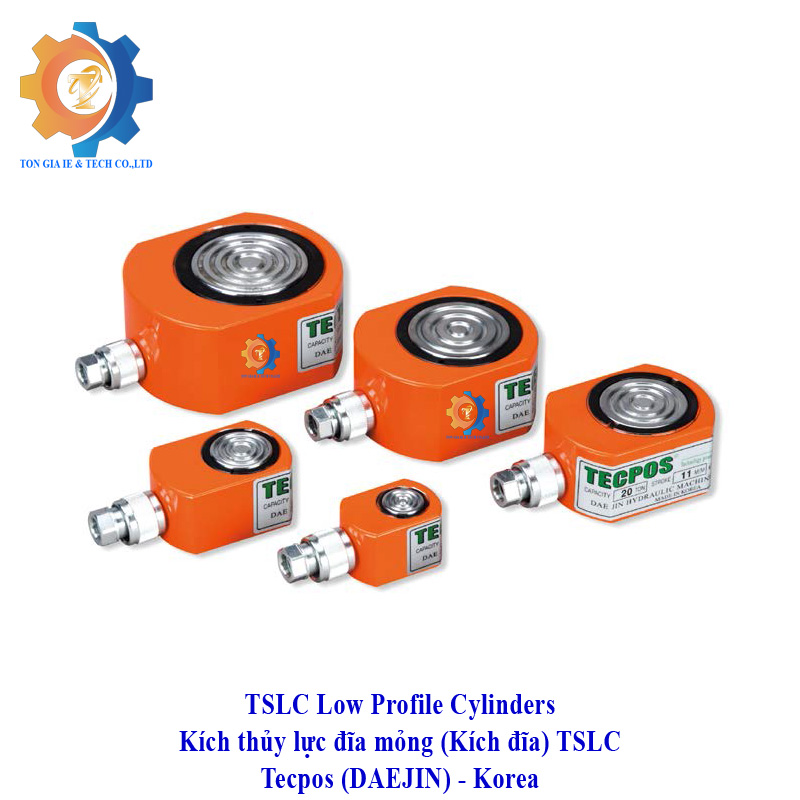

Kích thủy lực đĩa mỏng TSLC-2011 Tecpos Korea
Hydraulic Low Profile Cylinders TSLC Serial DAEJIN Tecpos Korea
Model: TSLC-2011
• Tải trọng làm việc max/ Capacity max: 20 tấn (20 tons)
• Hành trình làm việc max/ Max Stroke: 11 mm
• Chiều cao chưa làm việc/ Retracted Height (A): 52 mm
• Đường kính ngoài thân kích/ Extended Height (C): 102 mm
• Đường kính lòng xilanh kích/ Cylinder Bore Dia (D): 60 mm
• Đường kính pistion kích/ Piston Rod Dia. (E): 54 mm
• Trọng lượng/ Weight: 2.7 Kg
• Áp suất làm việc max/ Maximum Workinf Pressure: 700 Bar
• Khớp nối nhanh thủy lực đi kèm/ Hydraulic Coupler: TBC 382F (NPT3/8)
• Kích thủy lực đĩa mỏng TECPOS được thiết kế chiều cao thấp và kích thước nhỏ gọn phù hợp cho việc sử dụng trong không gian làm việc bị hạn chế. Kích đĩa thuộc dòng kích 1 chiều hồi về bằng lò xo/ Hydraulic Low Profile Cylinders TSLC Serial DAEJIN Tecpos Korea are designed with a low height and compact size, making them suitable for use in confined workspaces. These Hydraulic Low Profile Cylinders belong to the single-acting, spring-return jack series.
KÍCH THỦY LỰC ĐĨA MỎNG DAEJIN TECPOS KOREA TSLC Serial:
| Model | Cylinder Capacity ton (kN) |
Stroke (mm) |
Cylinder Effective Area (cm²) |
Oil Capacity (cc) |
Retracted Height (mm) |
Extended Height (mm) |
Cylinder Out Dia. (mm) |
Cylinder Bore Dia. (mm) |
Piston Rod Dia. (mm) |
Plunger to Base (mm) |
Cylinder Dimension (mm) |
Base to Inlet Port (mm) |
Weight (Kg) |
Use Pump |
| A | B | C | D | E | F | G | H | |||||||
| TSLC-56 | 5 (42kN) |
6 | 6.16 | 3.7 | 40 | 46 | 59 | 28 | 25 | 21.5 | 42 | 21 | 0.7 | 1B or 08 |
| TSLC-516 | 5 (42kN) |
16 | 6.16 | 9.9 | 40 | 56 | 59 | 28 | 25 | 21.5 | 42 | 20 | 0.8 | |
| TSLC-1011 | 10 (105kN) |
11 | 15.2 | 16 | 45 | 56 | 84 | 44 | 38 | 28.5 | 56 | 21 | 1.5 | |
| TSLC-2011 | 20 (198kN) |
11 | 28.3 | 31 | 52 | 63 | 102 | 60 | 54 | 42 | 76 | 21 | 2.7 | |
| TSLC-3013 | 30 (292kN) |
13 | 41.85 | 53 | 59 | 72 | 115 | 73 | 64 | 48 | 95 | 21 | 4.1 | |
| TSLC-5016 | 45 (424kN) |
16 | 60.8 | 99 | 67 | 83 | 139 | 88 | 75 | 57.5 | 114 | 21 | 6.8 | 1C or 17 |
| TSLC-7516 | 75 (726kN) |
16 | 103.87 | 164 | 79 | 95 | 165 | 115 | 85 | 70 | 140 | 21 | 11.2 | |
| TSLC-10016 | 90 (885kN) |
16 | 126.7 | 203 | 86 | 102 | 179 | 127 | 95 | 77.5 | 152 | 25 | 14.3 | |
| TSLC-15016 | 150 (1405kN) |
16 | 201 | 317 | 100 | 116 | 215 | 160 | 115 | 97 | 190 | 24 | 25 |
※ Khớp nối nhanh thủy lực Korea loại đầu cái luôn được lắp sẵn trên kích. Type TBC 381F 3/8˝PT. Pin type cylinder coupler
The Korea female-type hydraulic quick coupler included on the hydraulic cylinder/ jack. Type TBC 381F 3/8˝PT. Pin type cylinder coupler
• Capacity: 5~150ton
• Stroke: 6~16mm
• Maximum Pressure: 700Bar
• Hydraulic Coupler: TBC 382F(NPT3/8)
• TECPOS low profile cylinders are designed for use where there is a minimum of clearance for insertion of cylinders • From 10 to 150ton capacity single-acting spring Return
