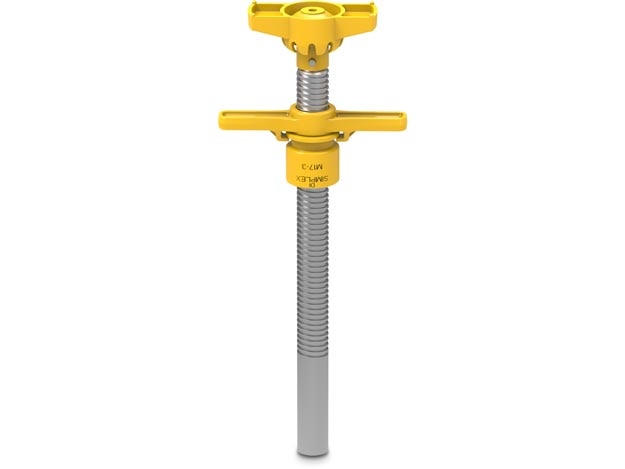

09309, MS17L-FS Roof Support & Head Assembly, 16 ton (142,3 kN) Capacity, 68 in (1727,2 mm) Maximum Extended Height | Simplex
09309, MS17L-FS Roof Support & Head Assembly, 16 ton (142,3 kN) Capacity, 68 in (1727,2 mm) Maximum Extended Height | Simplex – model/mã hàng 09309, Roof Support – Head Assembly chính hãng Simplex. Có mô tả chi tiết, thông số kỹ thuật và tư vấn lựa chọn từ TONGIA CORP.
09309, MS17L-FS Roof Support & Head Assembly, 16 ton (142,3 kN) Capacity, 68 in (1727,2 mm) Maximum Extended Height | Simplex là Roof Support – Head Assembly của Simplex, model/mã hàng 09309. Sản phẩm được TONGIA CORP chuẩn hóa thông tin để khách hàng dễ đối chiếu model, thông số kỹ thuật, phạm vi ứng dụng và lựa chọn cấu hình phù hợp.
Nội dung này cung cấp thông tin cho nhu cầu tìm kiếm 09309 Roof Support – Head Assembly, bao gồm mô tả chi tiết, mã hàng, đặc điểm kỹ thuật và hướng dẫn lựa chọn sản phẩm.
Model / Mã hàng sản phẩm
| Tên sản phẩm | 09309, MS17L-FS Roof Support & Head Assembly, 16 ton (142,3 kN) Capacity, 68 in (1727,2 mm) Maximum Extended Height | Simplex |
|---|---|
| Model / Mã hàng | 09309 |
| Thương hiệu / Nhà sản xuất | Simplex |
| Dòng sản phẩm | Mechanical Tools |
| Loại sản phẩm | Roof Support – Head Assembly |
| Nhóm sản phẩm | Dụng cụ cơ khí chuyên dụng |
Mô tả chi tiết sản phẩm
09309, MS17L-FS Roof Support & Head Assembly, 16 ton (142,3 kN) Capacity, 68 in (1727,2 mm) Maximum Extended Height | Simplex là mã hàng thuộc nhóm Mechanical Tools của Simplex.
Maximum pipe length recommendations are based upon the following conditions. Fully extended assemblies loaded to maximum rated capacity. All models incorporate a lever nut handle. The 16 ton (142,3 kN) model is available with FS style head only. Head and base securely fixed to prevent lateral movement. A round base (MB-17 ordered separately) is available to fit the 2†pipe. Simplex head assemblies are designed for roof support in mines and other areas where ceiling heights vary greatly. Use your own pipe to custom build a support for nearly any application. The 16 ton (142,3 kN) MS17 model requires 2†schedule 80 pipe with a minimum yield strength of 48,000 psi (3310,3 bar) / 16 ton (142,3 kN) model. CE Compliant – Our Jack design specifications meet or exceed ANSI /ASME B30.1 Safety Standards.
Thông số kỹ thuật
| Lực nâng (kN) | 142,3 |
|---|---|
| Tải trọng (US ton) | 16 |
| Hành trình (in) | 15 |
| Hành trình (mm) | 381 |
| Trọng lượng vận chuyển (lb) | 33 |
| Trọng lượng (kg) | 15,4 |
| Trọng lượng (lb) | 34 |
| Kích thước A (mm) | 552,5 |
| Kích thước A (in) | 21.75 |
| Kích thước B (mm) | 730,3 |
| Kích thước B (in) | 28.75 |
| Xuất xứ | China |
| Dòng sản phẩm | RS |
| Nhóm sản phẩm | Mechanical Tools |
| Phân loại | Roof Support – Head Assembly |
| Loại sản phẩm | Jack |
| Sản phẩm tương thích | 09220 |
| minimum Pipe Length Mm | 552,5 |
| sustaining Capacity k N | 142,3 |
| sustaining Capacity tons | 16 |
| power Source | Mechanical |
| maximum Height Toe In | 730,3 |
| dimension Between Flanges In | 5.75 |
| dimension Between Flanges Mm | 146,1 |
| maximum Pipe Length In | 46.25 |
| Extended Heightmm | 1727,2 |
| Extended Height In | 68 |
| minimun Height Toein | 552,5 |
| Collapsed Heightmm | 730,3 |
| Collapsed Height In | 28.75 |
| maximum Pipe Length Mm | 1174,8 |
| minimum Pipe Length In | 21.75 |
Nguồn tham khảo: trang sản phẩm của nhà sản xuất.
Ứng dụng và hướng dẫn lựa chọn
Sản phẩm phù hợp cho các nhu cầu thuộc nhóm Dụng cụ cơ khí chuyên dụng trong bảo trì, lắp đặt hoặc vận hành công nghiệp. Khi lựa chọn, cần đối chiếu model 09309, tải làm việc, áp suất, kích thước, kiểu kết nối, môi trường vận hành và phụ kiện đi kèm theo tài liệu của nhà sản xuất.
Từ khóa sản phẩm
09309 Roof Support – Head Assembly, 09309, MS17L-FS Roof Support & Head Assembly, 16 ton (142,3 kN) Capacity, 68 in (1727,2 mm) Maximum Extended Height | Simplex, 09309, 09309 Simplex, Roof Support – Head Assembly Simplex, Dụng cụ cơ khí chuyên dụng chính hãng, thông số kỹ thuật 09309, báo giá 09309, Simplex, Mechanical Tools
Nguồn sản phẩm
Thông tin và hình ảnh được tham khảo từ website chính thức của Simplex: xem nguồn nhà sản xuất.
